理解移动网络

很多时候我们讲C端网络优化,会突出一下移动网络的弱网特性。例如信号不稳定,高时延、易抖动丢包、通道狭窄问题...。这些特点,要求我们对移动端产品网络层的设计要更加敏感。

相较于有线网,移动的这种无线网络,因为物理特性具有更复杂的设计,这主要是由于:

  • 通信链路复杂: 相较有线网要经过基站、核心网等,网络传输中间环节越多,越容易出现问题。
  • 资源受限 移动设备接入基站空中信道数量非常有限,信道调度更是相当复杂
  • 无线链路抖动 :无线各种制式网络带宽上限都比较低而传输时延比较大,最重要的是,距离基站的远近、墙体、金属设备等隔离也影响无线信号的质量

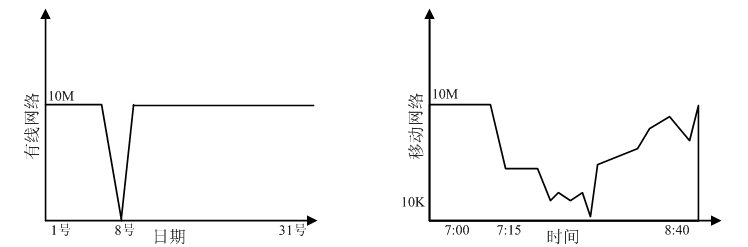

图: 无线网络抖动不确定性更强

移动网络技术标准

无线通讯使用电磁波作为数据传输的载体,但受物理电气特性影响,如频段、传输损耗等,不如有线那么稳定可靠,所以围绕无线传输,产生了大量的可靠性提升技术。

比如提高频率(5G),应用MIMO技术等等。为了解决路径损耗、穿透损耗等信道的不利影响,信道编码技术也一直在不断升级,从Turbo 到 LDCP、Polar,信息传输效率不断接近香农极限。

3GPP组织从2004年始对无线通讯,开长期演进(Long Term Evilution, LTE)的标准化项目。通过对频段、信道编码等技术标准的推进,目前移动网络普遍已经演进为LTELTE-Advanced(4G)、NR(5G)

如果您是一位iOS的开发者,您可以从 iOS CoreTelephony框架中,得到各类网络状态信息的支持,其中在<CoreTelephony/CTTelephonyNetworkInfo.h>头文件中定义了各类的网络类型。

笔者将 CTTelephonyNetworkInfo.h 中的定义信息,抽出目前主流的制式汇总成以下表格,以供读者参考,更多信息可从该网址获取^注1open in new window,(在东南亚地区还存在一定的 3.5G 网络)

格式名称备注
HSDPA3.5G理论 8-10 Mbit/s,实际 150 ~ 00kBps
HSUPA3.7G时延 50ms, 理论峰值 1.4 - 5.8Mbps
LTE4G时延约 50ms, 理论峰值 100Mbps~150Mbps,实际约10 Mbps
NR5G New Radio时延约 1ms, 理论峰值 10Gbps ~ 20Gbps, 实际约 100 Mbps

海外网络制式统计

根据iOS中网络制式的划分,在爱奇艺海外业务在运营初期,笔者的工作中就统计了一部分海外用户的网络状态,根据统计的数据,在后续的海报生产、视频码流起播选择、接口缓存策略等进行了相应的调整。

现将部分数据汇成表格,以供读者参考,但需了解网络状态无法代表网络质量的好坏,评估网络质量用时延(1RTT)、吞吐率等更为合适。

(注:数据统计于 2019年末,单行统计数大于10,000)

国家/地区wifi4G3G3.5G其他
印尼57%29%4.9%0.8%4.5%
菲律宾74%14%4%0.8%2%
越南85%6%2%1.2%2%
泰国65%23%3.4%3%2%
马来49%33%7%2%3%
美国74%14%1%4%2%
新加坡79%12%1.5%1.6%~
中国69%17%1%4%1%
中国香港65%27%1%0.7%~
柬埔寨58%28%4%5%1%
缅甸70%18%3.6%2%1.7%
加拿大87%4.2%0.05%0.06%1.7%

移动网络优化指导

无线电资源控制模块 RRC

在讲移动网络优化之前,不得不提一下3G、4G移动设备中的无线电资源控制模块 RRC

由于移动设备的电量是影响设备使用的一个关键因素,并且设备也不是所有的时刻都在传输数据,这就需要一个机制来调控设备的状态来节省电量。在传输数据时处在高功率状态,没有数据传输时处在空闲状态,这样就可以很好的节省设备电量。这个机制就是RRC状态机。

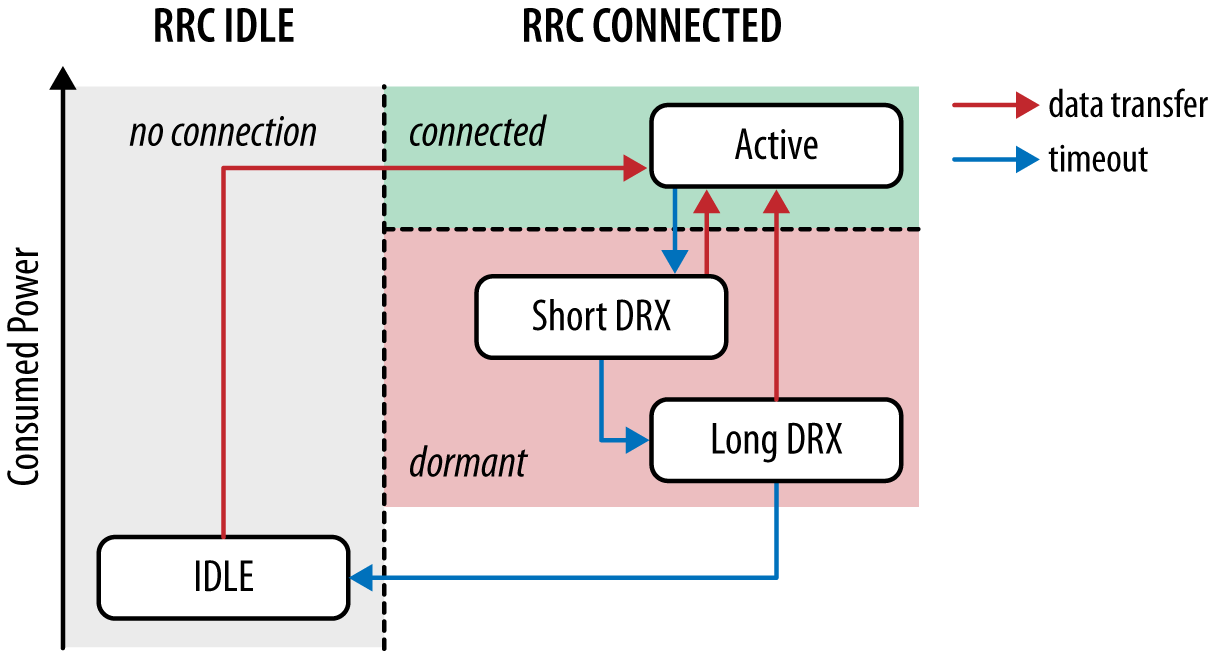

3GPP标准定义了一个完备的RRC状态机,它描述了连接到网络的每个设备的功率状态。

  • RRC空闲:设备的无线电模块处于低功率状态(<15mW),只监听来自网络的控制信号。运营商网络中的客户端没有无线电资源。
  • RRC连接:设备的无线电模块处于高分辨率状态(1000-3500mW),要么传输数据,要么等待数据。运营商网络中指定了数据承载方式,也分配了专用的无线电资源

当设备或网络处于空闲状态时需要传输数据,设备需要先监听网络以求与网络同步,然后再和RRC交换控制信息,协商相关信息,切换到连接状态,网络环境准备就绪,等待数据传输,这也有一个延时。

延时LTELTE-A
空闲到连接<100ms<50ms
DRX到连接<50ms<10ms
用户面单向<5ms<5ms

移动网络优化建议

在前面通过几个篇幅介绍移动网络的原理,相信读者已经能初步了解到无线网络的特征,我们要提升移动应用体验除了常规的优化手段之外,还要考虑无线信号性能特征、以及设备电量的有效性问题。性能移动应用体验的因素很多,但传输延迟、网络抖动、以及非合理性的联网操作导致电量消耗过大是其中最基础,也是最重要的。

下面将介绍针对移动网络的无线性及电源限制给出的性能优化建议。

1.节约用电的网络优化

移动网络的性能与电池的使用时间联系十分紧密,如果是全功率打开无线电模块,可能几个小时就会耗尽电量,在开发应用时,需要尽量合理利用无线电接口。

消除周期性及无效的数据传输

只要进行数据传输,无论传输数据量大小,无线电模块总会处于高功率状态,并不存在耗电少的请求。有以下优化规则:

  • 轮询在移动网络中代价极高,尽量少用
  • 尽可能使用推送和通知
  • 出站和入站请求应该合并和汇总
  • 非关键性请求应该推迟到无线模块活动时进行

重连机制优化

虽然移动网络中TCP/UDP连接的状态及生命周期与设备的无线状态是相互独立的,但不必要的长连接也有可能带来极大的电量消耗。

一般重连机制都有几个重要参数:心跳时间间隔重连超时时间重连次数

其中心跳包每天会将手机从空闲模式唤醒近300次,一般的Android手机每天有超过15-20%的电量被消耗在发送过度频繁的心跳上。

另外如果手机连不上服务器而不断的重试,在几小时内就会耗光电池。所以心跳时间不宜过短,据测试微信心跳时间为300s,可以作为一个参考。

同样也不能永无休止的重连,重连几次还连不上,可以直接把问题抛给用户,由用户决定是否继续重连。

2.预测网络延迟上限

在移动网络中,一个HTTPS请求(DNS、TCP、TLS等)可能导致长达几百甚至是几千毫秒的延迟,里面有很多环节都是不可确切预估的,有不小的变化。

针对延迟的不确定性,移动应用需要做最坏的考虑,预测延迟的最大值,给用户以友好的反馈和用户体验。一个HTTPS的延迟预估如下

3G4G
Control Plane200 ~ 2,500ms50~100ms
DNS lookup200ms100ms
TCP handshake200ms100ms
TLS handshake200~400ms100~200ms
HTTP Request200ms100ms
Total latency overhead200~3,500ms100~600ms

如果移动设备处在空闲状态,第一个分组将会导致几百甚至几千毫秒的额外RRC延时。经验表明4G网络或增加100ms,3.5G+网络会增加150ms-500ms,而3G网络会增加500-2500ms的控制面延时。

虽然移动网络会给人一种应用永远在线的感觉,但其物理层是不断的连接和断开的。要考虑这种延时,否则会影响用户体验。

3. 面对多网络接口并存的现实

在移动应用的开发中我们要对各种网络问题做好足够的准备,如:无法访问服务、4G与WIFI切换、连接断开等。

有线网络一般在建立连接后,后续的连接一般是比较稳定的,但在移动网络中是有变化的,用户可能会移动,也可能进入高冲突、多用户或信号差的区域,这些都会对网络状况造成影响。

在应用设计和开发过程中,不能仅仅只考虑最新的移动网络,还应考虑3G、4G、WIFI等不同的网络环境,要对这些网络迁移做出相应的调整和准备。
