2.6 使用 BBR 改善弱网环境下的网络吞吐
你是否相信「使用一个小命令，就能将大幅提升网络吞吐」[1]。这其中最关键的秘密是使用了 Google 所发布的拥塞控制算法 BBR。
BBR
BBR (Bottleneck Bandwidth and Round-trip propagation time)是 Google 在 2016 年发布的一套拥塞控制算法。它尤其适合在存在一定丢包率的弱网环境下使用，在这类环境下，BBR 的性能远超 Cubic 等传统的拥塞控制算法。
2.6.1 使用 BBR
查询系统所支持的拥塞控制算法。
$ sysctl net.ipv4.tcp_available_congestion_control
net.ipv4.tcp_congestion_control = bbr cubic reno
查询正在使用中的拥塞控制算法（Linux 绝大部分系统默认为 Cubic 算法）。
$ sysctl net.ipv4.tcp_congestion_control
net.ipv4.tcp_congestion_control = cubic
指定拥塞控制算法为 bbr。
$ echo net.ipv4.tcp_congestion_control=bbr >> /etc/sysctl.conf && sysctl -p
拥塞控制是单向生效，也就是说作为下行方的服务端调整了，网络吞吐即可提升。
进行效果测试。先使用 tc 工具设置两台服务器的收发每个方向增加 25ms 的延迟以及 1% 的丢包率。
$ tc qdisc add dev eth0 root netem loss 1% latency 25ms
使用 iperf 来测试两个主机之间的 TCP 传输性能。
$ iperf3 -c 10.0.1.188 -p 8080
如表 2-3 测试结果所示，网络环境条件好的情况下两者相差无几，但如果是弱网、有一定丢包率的场景下，BBR 的性能远超 Cubic。
表 2-3 不同拥塞控制算法下的网络吞吐量测试
| 吞吐量 | 拥塞控制算法 | 延迟 | 丢包率 |
|---|---|---|---|
| 2.35 Gb/s | cubic | 0ms | 0% |
| 347 Mb/s | cubic | 140ms | 0% |
| 340 Mb/s | bbr | 140ms | 0% |
| 1.23 Mb/s | cubic | 140ms | 1.5% |
| 160 Mb/s | bbr | 140ms | 1.5% |
| 0.78 Mb/s | cubic | 140ms | 3% |
| 132 Mb/s | bbr | 140ms | 3% |
实践结束了，下面我们聊聊拥塞控制理论。
2.6.2 网络拥塞控制概论
Google 在 ACM 杂志上发布过一篇文章《BBR: Congestion-Based Congestion Control》，内容有不少值得深入研究的地方。
本节内容，我们参考该论文内容讨论网络拥塞控制技术。
首先，互联网协议体系是基于 IP 协议实现无连接的端到端的包交换服务，无连接设计的优势灵活和健壮已经被充分证实，然而这些优势并非没有代价，不重视动态包交换会导致严重的服务降级或「Internet 熔化」，这个现象首先被观察到是在 1980 年中叶网络的早期发展阶段，在技术上称之为「拥塞崩溃」。

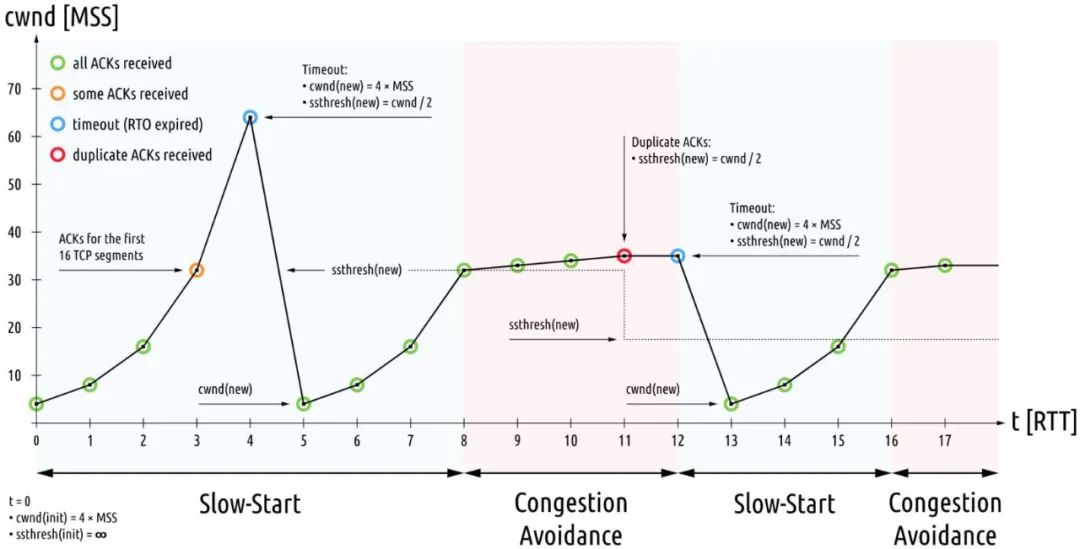

针对 1980 年代的拥塞崩溃，导致了 1980 年代的拥塞控制机制的出炉，这一时期的拥塞控制算法分为四个部分：慢启动、拥塞避免、快速重传、快速恢复。
图2-21 早期拥塞控制
这些机制完美适应了 1980 年代的网络特征：低带宽、浅缓存队列。
美好持续到了 2010 年代，移动互联网大爆发，多媒体应用特别是图片、音视频类促使带宽猛增，而摩尔定律促使存储设施趋于廉价、网关路由设备队列缓存猛增、链路变长变宽、设备性能提升，初代的以丢包为控制条件的拥塞控制已经不适用 —— 于是 BBR 诞生了。
如果说上一次 1980 年代的拥塞控制的目标旨在收敛，那么这一次 BBR 的目标则旨在网络效能最大化。
1. 网络效能最大化

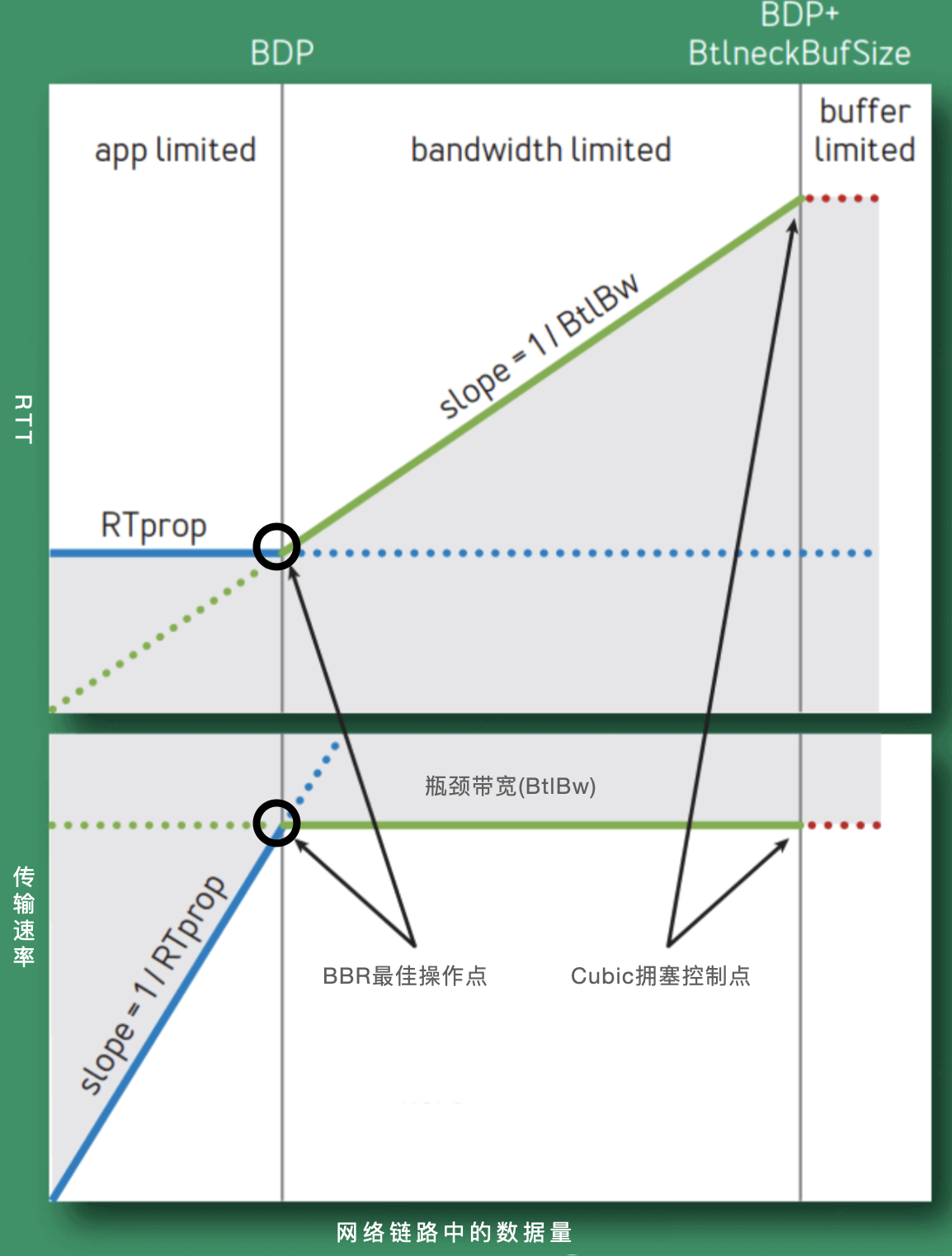

拥塞控制的核心原理就是寻找网络工作中的最优点，如图 2-22 所示，圆圈所示即为网络工作的最优点，上面圆圈为 min RTT（延迟极小值），下面圆圈为 max BW（带宽极大值）。此时数据包的投递率=BtlBW（瓶颈链路带宽），保证了瓶颈链路被 100% 利用；在途数据包总数=BDP（时延带宽积），保证未占用 buffer。
图2-22 网络中的最优点

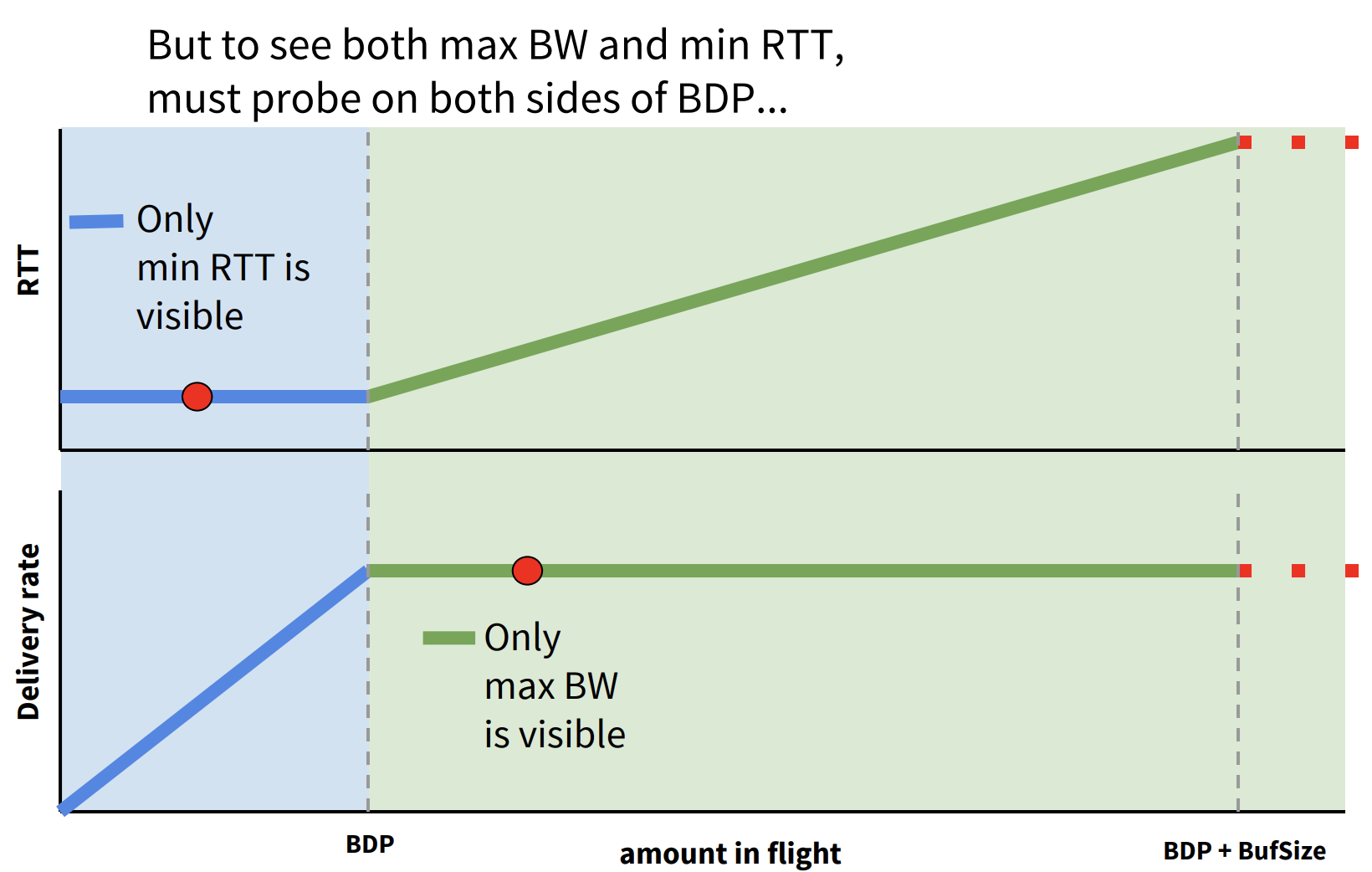

然而延迟极小值和带宽极大值互相悖论，无法同时测得，如图 2-24 所示。要测量最大带宽，就要把瓶颈链路填满，此时 buffer 中有一定量的数据包，影响延迟指标。要测量最低延迟，就要保证 buffer 为空，此时就无法测量最大带宽值。
图2-24 估计最优工作点 (max BW , min RTT)
3. BBR 解题思路
BBR 的解题思路是不再考虑丢包作为拥塞的判断条件，而是交替测量带宽和延迟，用一段时间内的带宽极大值和延迟极小值作为估计值。
BBR 将控制时机提前，不再等到丢包时再进行暴力限制，而是控制稳定的发包速度，尽量榨干带宽，却又不让报文在中间设备的缓存队列上累积：
- 为了榨干带宽，BBR 会周期性地去探测是否链路条件变好了，如果是，则加大发送速率。
- 为了不让报文在中间设备的缓存队列上累积，BBR 会周期性地探测链路的最小 RTT，并使用该最小 RTT 计算发包速率。
4. BBR 状态机策略

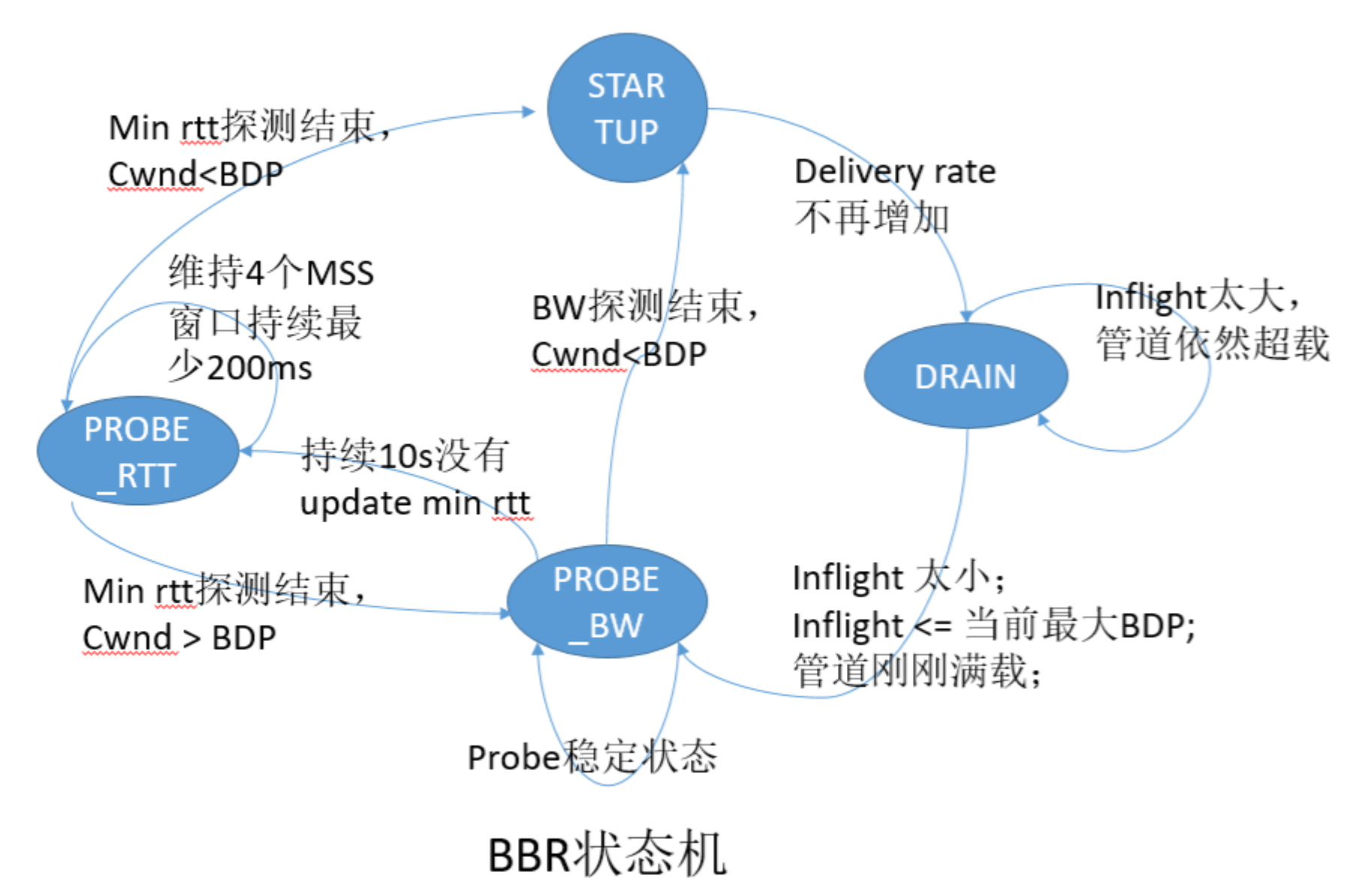

BBR 状态机是实现以上思路的基础，使用 BBR 进行拥塞控制时，任一时刻都是处于以下四个状态之一：启动（Startup）、排空（Drain）、带宽探测（Probe Bandwidth）和时延探测（Probe RTT）。其中带宽探测属于稳态，其他 3 个状态都是暂态，如图 2-23 所示，四个状态之间的关系。
图2-23 BBR 状态转移关系
- 启动阶段（Startup）：当连接建立时，BBR 采用类似标准 TCP 的慢启动方式，指数增加发送速率，目的是尽可能快的探测到带宽极大值。当判断连续时间内发送速率不再增长，说明已到达瓶颈带宽，此时状态切换至排空阶段。
- 排空阶段（Drain）：该阶段指数降低发送速率（相当于启动阶段的逆过程），目的是将多占的 buffer 慢慢排空。
- 完成以上两个阶段后，BBR 进入带宽探测阶段，BBR 大部分时间都在该状态运行。当 BBR 测量到带宽极大值和延迟极小值，并且 inflight 等于 BDP 时，便开始以一个稳定的匀速维护着网络状态，偶尔小幅提速探测是否有更大带宽，偶尔小幅降速公平的让出部分带宽。
- 时延探测阶段（PROBE_RTT）：如果估计延迟不变(未测量到比上周期最小 RTT 更小值)，就进入延迟探测阶段。该状态下，cwnd 被设置为 4 个 MSS，并对 RTT 重新测量，持续 200ms，超时后，根据网络带宽是否满载决定状态切换为启动阶段或带宽探测阶段。
5. BBR 实践结论

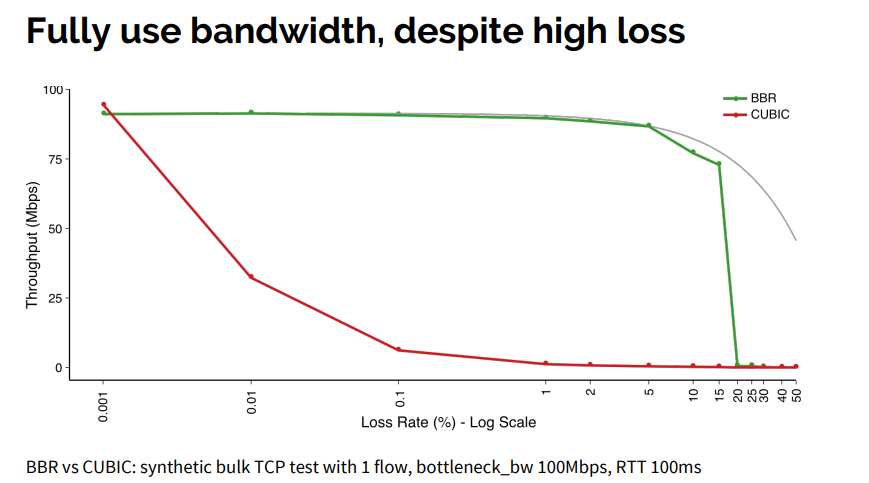

如图 2-29 所示的 BBR 性能测试报告，BBR 算法在大带宽长链路（例如典型跨海网络、跨国、跨多个运营商），尤其是在有轻微丢包的网络环境下，相较传统以丢包为条件的 Cubic 算法有大幅的提升。
Cisco 的工程师 Andree Toonk 在他的博客使用不同拥塞控制算法、延迟和丢包参数所做的各种 TCP 吞吐量测试的全套测试，证明了在一定的丢包率（1.5%、3%）的情况下 BBR 的出色表现[2]。
图2-29 BBR 性能测试
笔者实践结论中，通过对 Cubic 和 BBR 进行吞吐量测试，使用 BBR 后网络约提升了 30% ~ 45% 的吞吐率。
